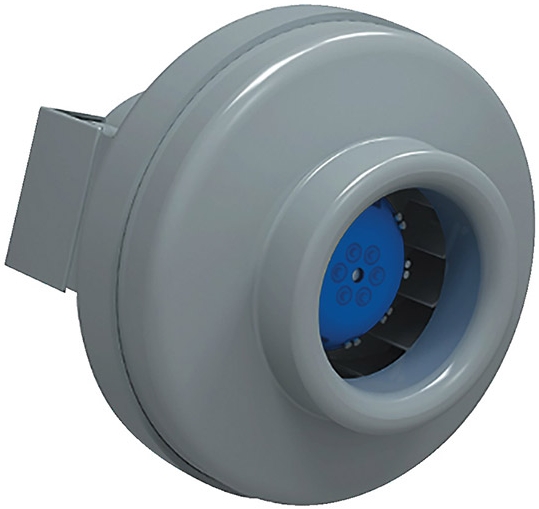

Круглый канальный вентилятор ZILON ZFO 100 p
7 567 руб.
В наличии
Навигация по странице:
- Преимущества
- Технические характеристики
- Схема размерных характеристик
- Аэродинамическая схема
- Инструкция по эксплуатации
Круглый канальный вентилятор ZILON ZFO 100 p применяется для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных, производственных помещений. Вентиляторы оснащены рабочими колесами с назад загнутыми лопатками и внешним ротором.
Преимущества
Технические характеристики
Общие |
|
|---|---|
| Бренд | ZILON |
| Модель | ZFO 100 p |
| Серия | ZFO p |
| Шумоизоляция корпуса | нет |
| Страна производства | Россия |
| Срок гарантии, мес. | 36 |
Монтажные |
|
| Электропитание, В/Гц/Ф | 220-240/50/1 |
| Диаметр воздуховода, Ø мм | 100 |
Производительность |
|
| Макс. производительность, м3/ч | 304 |
| Макс. давление, Па | 338 |
| Номинальные обороты, об/мин | 2640 |
Эксплуатационные |
|
| Потребляемая мощность, Вт | 69 |
| Макс. рабочий ток, А | 0,31 |
| Уровень звукового давления, дБ(А) | 58 |
| Рабочие температурные границы прибора, °C | -30...+60 |
Безопасность |
|
| Степень пылевлагозащиты | IPX4 |
Управление |
|
| Регулировка скорости вентилятора | нет |
Массо-габаритные |
|
| Габаритные размеры, (ДхШхВ) мм | 215х251х251 |
| Вес, кг | 2,4 |
Схема размерных характеристик
| Модель | ZFO 100 p | |
|---|---|---|
| Размеры, мм | L | 215 |
| D | 251 | |
| d | 99 | |
Аэродинамическая схема
Корпус изготовлен из композитного полимера. К преимуществам данного корпуса относятся:
- более низкий уровень шума, из-за меньшей отражающей способсности полимера по сравнению с пластиком;
- отсутствие коррозии;
- химическая стойкость к агрессивным средам;
- класс электроизоляции II, более безопасная эксплуатация из-за отсутствия опасности поражения электрическим током;
- меньший вес вентилятора.
Двигатели с внешним ротором с рабочим колесом с назад загнутыми лопатками, изготовленными из высокопрочного пластика. Для защиты двигателя от перегрева вентилятор имеет встроенные термоконтакты с автоматическим перезапуском.
Скорость вентиляторов можно регулировать плавно, с помощью тиристорного регулятора MTY-1,5 или MTY-2.5, или с помощью 5-ти ступенчатого трансформатора.
Круглые канальные вентиляторы ZILON ZFO 100 p устанавливаются непосредственно в воздуховодах круглого сечения. Допускается монтаж в любом положении. Хомуты ZILON ZMC облегчают монтаж и демонтаж, а также предотвращают передачу вибрации на воздуховод и сетевые элементы.
